Proč je ARV (VRV/VRF) nejideálnější systém pro chlazení a vytápění budov?

Montujete klimatizace do administrativních budov, hotelů či obchodních center? V tom případě jste už určitě narazili na limity klasických splitů nebo MULTI-splitů. Krátké potrubní trasy, mnoho průrazů ve fasádě, nulová rekuperace tepla a zdlouhavé servisní prohlídky... Očekávání majitelů či provozovatelů jsou přitom jasná – tichý chod, nízké provozní náklady a v ideálním případě jednoduché ovládání na pár kliknutí.

Řešení? Máme. ARV (VRV/VRF) – sofistikovaný klimatizační systém pro velké budovy, který umí chladit i topit. Až do –30 °C. Zajímá vás víc?

Tento článek vám ušetří drahocenný čas při rozhodování, zda je VRF pro konkrétní budovu vhodným řešením.

Co je ARV / VRV / VRF klimatizační systém?

VRF (Variable Refrigerant Flow) je zkratka pro centrální klimatizační systém, který pomocí jednoho nebo více invertorových kompresorů reguluje průtok chladiva vždy podle okamžité potřeby každé z mnoha vnitřních jednotek.

Namísto pevného ON/OFF cyklu, typického pro běžné kompresory, mění otáčky BLDC motoru plynule množství chladiva v potrubí. Co to v překladu znamená? Nic jiného než stabilní teplotu, nižší odběr proudu a minimální vibrace.

ARV vs. VRV vs. VRF. V čem je rozdíl?

VRV (Variable Refrigerant Volume) je obchodní značka koncepce VRF systému původně představená firmou Daikin.

ARV (Advanced Refrigerant Volume) je evoluce VRF od výrobce AUX – rozšiřuje klasické VRF o EVI (Enhanced Vapor Injection) kompresor pro vytápění až do –30 °C, autodiagnostiku pomocí umělé inteligence a kaskádování venkovních jednotek až do výkonu 400 kW.

KPT.CZ TIP: V praxi můžete k jedné jediné venkovní jednotce ARV připojit až 150 vnitřních. Díky potrubí o délce až 180 m a s možností výškového rozdílu 110 m dokážete vyřešit celá patra bez dalších prostupů přes fasádu.

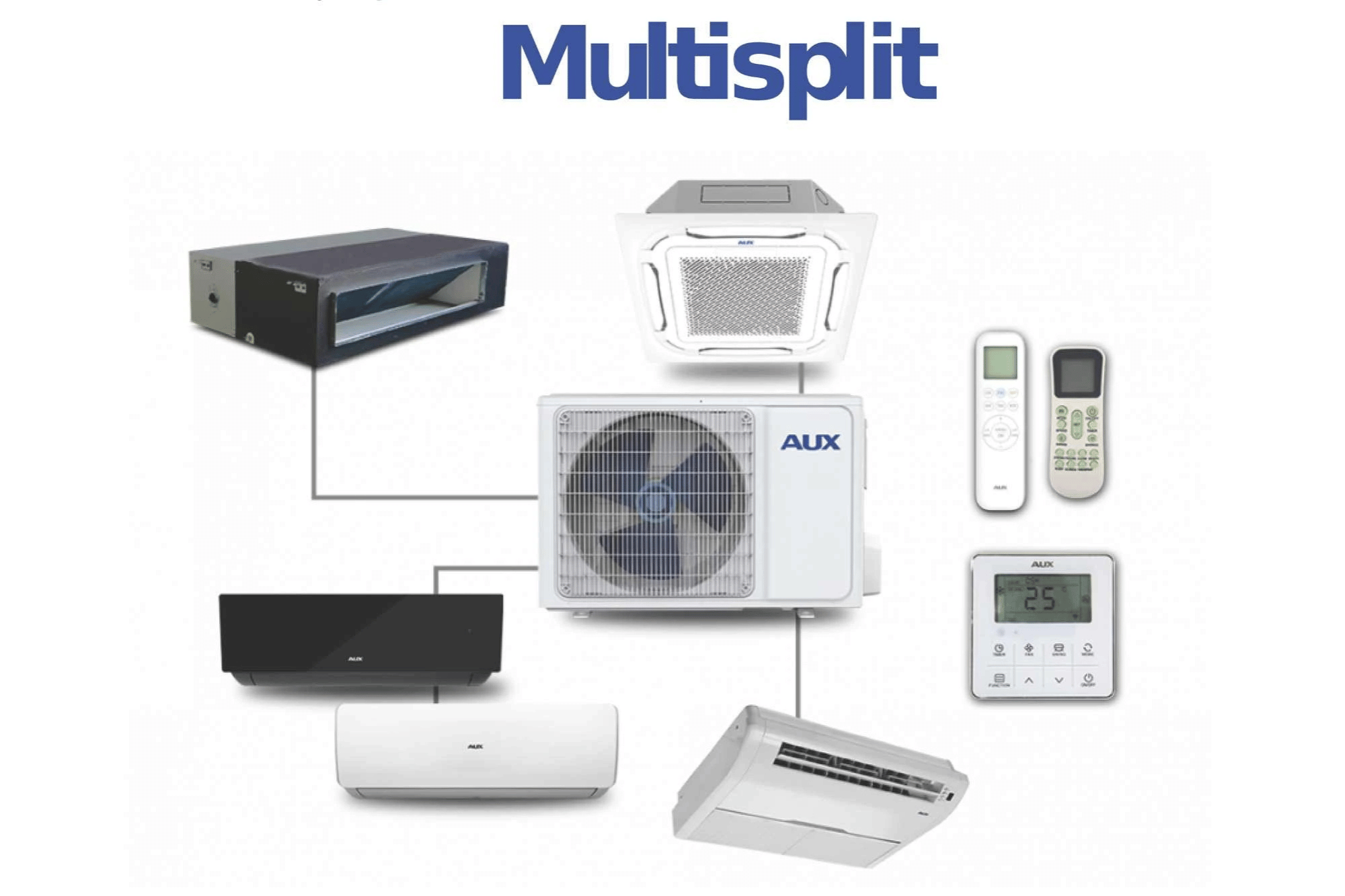

Čím se ARV / VRV / VRF odlišuje od klasické klimatizace?

Pro jednodušší srovnání jsme rozdíly shrnuli do přehledné tabulky.

Suma sumárum, pro majitele budovy platí u VRF systémů (v porovnání s klasickou klimatizací) nižší vstupní náklady při vyšším výkonu, prokázaná úspora elektřiny 34 % ročně a reprezentativnější vzhled budovy zvenčí. Pro realizátora pak méně náročná montáž, možnost větší cenové variability a výraznější časová úspora.

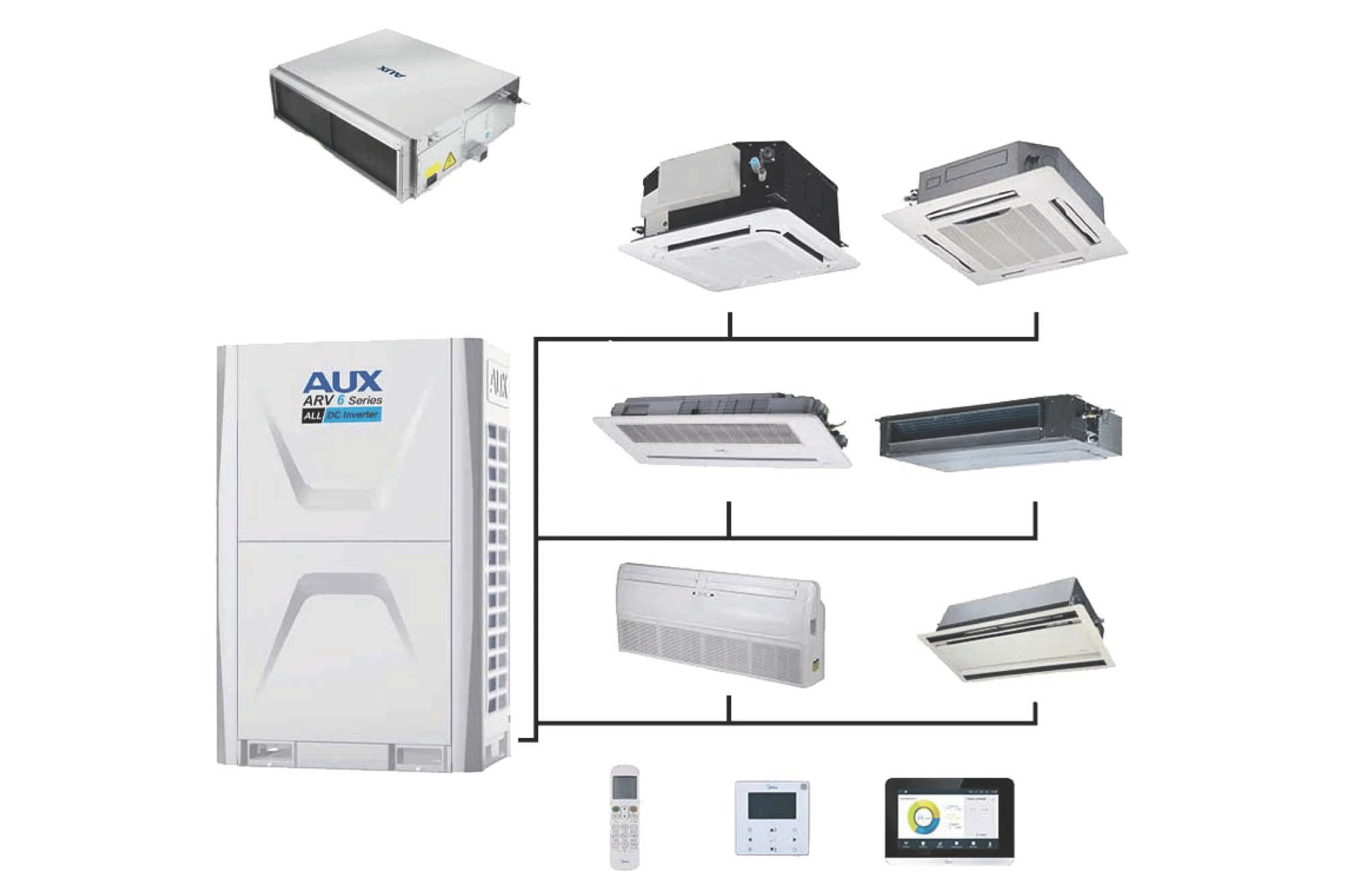

VRV jednotka a další komponenty VRF systému (ARV/VRV) Všechny komponenty VRF spolu vytvářejí modulární ekosystém, ve kterém lze již v projekční fázi nastavit požadovanou diverzitu, kombinovat různé typy vnitřních jednotek a rozšiřovat systém bez odstávky budovy. Jako modelový příklad uvedeme složení VRF od AUX (tedy ARV).

Z čeho se skládá ARV?

• Venkovní jednotka ARV – invertorové dvou- nebo třírotorové kompresory s EVI vstřikováním a výkonem 8–400 kW (kaskáda). Odmrazování řídí inteligentní algoritmus, který snižuje počet odmrazovacích cyklů (defrost) o 30 %.

• Vnitřní jednotky – kazetové, kanálové nízkotlaké, nástěnné, parapetní i podstropní, přičemž každá je vybavena elektronickým expanzním ventilem pro jemnou regulaci.

• Refnety – předizolované měděné (Cu) komponenty, které dělí potrubí bez ztráty tlaku.

KPT.CZ TIP: Pokud máte obavy z náročné konfigurace a návrhu ARV systému, klidně je hoďte za hlavu. Pomocí softwaru AUX Design vám pomůžeme s automatickým dopočtem jejich průměrů i požadovaného počtu.

• Komunikační sběrnice – dvoužilový kabel (A-Bus) vede napájení i data, díky čemuž lze k systému připojit BACnet/Modbus BMS bránu pro vzdálený přístup a monitorování.

• Snímače a regulátory – lokální kabelové nebo Wi-Fi ovladače, centrální dotykové panely, cloudová platforma pro servisní týmy.

Jaké výhody má VRF/VRV/ARV?

VRF (VRV/ARV) kombinuje nejnižší provozní náklady na trhu s rychlou návratností investice a nejvyšším komfortem pro ty, kteří se v budově nacházejí.

Energetická efektivita, která se promítá do faktur

Kompresor v rámci invertorové technologie plynule mění otáčky, takže systém pracuje přesně v takovém výkonu, jaký budova v dané chvíli potřebuje. Při částečném zatížení, které tvoří 70–80 % ročního provozu, může jen tato skutečnost přinést v průměru o 15–25 % nižší spotřebu v porovnání s klasickými splity.

Navíc díky dvoutrubkovému řešení lze vytápět i jiné místnosti (např. v té části kancelářské budovy, která je návětrná). Každá vnitřní jednotka má v rámci zónové regulace vlastní termostat, takže v místnostech, kde to právě není potřeba, netopíme ani nechladíme. Takové individuální nastavení teploty dokáže přinést až 30 % úsporu v porovnání s centrálně řízeným systémem bez zónování.

Provozní úspory a flexibilita montáže

VRF systémy obsahují podstatně méně konstrukčních prvků a navíc nepotřebují kilometry vzduchotechnických potrubí, klapky, řemenové pohony ventilátorů ani jiný speciální montážní materiál. V praxi to znamená citelně nižší servisní náklady a méně neplánovaných odstávek. Kompaktní měděné potrubí (Ø 12–42 mm) a jediná venkovní jednotka výrazně zjednodušují montáž i u retrofitů, kde je v šachtách minimum místa.

Na úrovni provozu přináší další úspory inteligentní ovládání, jelikož BMS brána (BACnet/Modbus) nebo cloud AUX IoT umožňují nepřetržitě sledovat výkon, spotřebu i alarmy. Prediktivní diagnostika pomocí AI dokonce odhalí až 80 % potenciálních závad ještě předtím, než přerostou v poruchu. A to jsou pro majitele budovy další ušetřené servisní výjezdy.

Environmentální rozměr a udržitelnost

Pro někoho formulka, pro uvědomělé majitele budov s vědomím, že ESG klepe na dveře, důležitý argument. Jelikož VRF pracuje výhradně na elektřinu, odpadá přímá spotřeba fosilních paliv a emise $C{O}_2$ klesají o 41–68 % v porovnání s tradičními systémy. Elektrický provoz navíc otevírá dveře k dalšímu propojení s fotovoltaikou a přímo podporuje přechod na obnovitelné zdroje. A to je jen další plus z pohledu celkové hodnoty budovy nebo v případě hoteliérství či zeleného turismu při výběru vhodného zařízení pro uvědomělé zákazníky.

Podtrženo, sečteno – VRV systém má výhody, které přesvědčí:

• Centralizované ovládání – z jednoho panelu/BMS řídíte všech max. 150 vnitřních jednotek v systému.

• Dálková regulace přes BMS bránu – BACnet či Modbus umožní měnit nastavení a sledovat spotřebu odkudkoli.

• Automatická diagnostika poruch – AUX IoT vyhlásí alarm ještě dříve, než dojde k odstávce, a zkracuje servisní čas.

• EVI inteligentní odmrazování – optimalizuje cyklus defrost, takže výkon neklesá ani při –25 °C.

• Spolehlivé vytápění do –30 °C – ideální pro horské hotely nebo logistické sklady v chladných regionech.

• Kaskádování do 400 kW – pro velké projekty stačí propojit více venkovních jednotek a výkon lineárně roste.

• Kompatibilita se všemi typy vnitřních jednotek – kazetové, kanálové, parapetní či nástěnné. A vše funguje v jednom okruhu bez složitých propojení.

Pro jaké typy budov je VRF nejlepší řešení?

VRF (VRV/ARV) stojí za zvážení v každé budově, kde je mnoho zón s rozdílnými tepelnými nároky, dlouhé potrubní trasy a požadavek na efektivnější hospodaření. Které to jsou?

Kancelářské budovy a coworkingy

Nejčastějším problémem jsou v administrativních budovách různě orientovaná křídla, velké otevřené prostory a naopak komorní zasedačky, a také rozdílná míra obsazenosti či využívání jednotlivých místností. Díky zónové regulaci dokáže VRF ušetřit až desítky procent energie a udržet v potřebném teplotním rozsahu i speciální místnosti (serverovny a podobně).

Hotely, apartmánové domy a resorty

Hotelové pokoje, lobby a wellness mají zcela odlišné teplotní nároky – navíc často potřebují současně topit i chladit. VRF přesměruje odpadní teplo z chlazených pokojů na ohřev bazénu či chodeb, pracuje ticho a díky odmrazování drží plný výkon i v minusových teplotách. Výsledkem je rychlá návratnost investice v horizontu 3 až 7 let a maximální komfort hostů.

Obchody, nákupní a obchodní centra

Velké prosklené fasády, neustále se měnící nájemníci s různým typem zboží a dlouhá provozní doba vyžadují flexibilitu. Modulární VRF umožňuje plynule přidávat nebo odebírat vnitřní jednotky podle toho, jak se prostory pronajímají, a přes BMS bránu lze řídit celé centrum z jednoho místa.

Nemocnice, polikliniky a laboratoře

Zdravotnické objekty spojují sterilní operační sály, čekárny s proměnlivou obsazeností a lůžková oddělení s nepřetržitým provozem. VRF udrží teplotu i vlhkost v rozmezí $\pm$ 0,5 °C, dokáže propojit kazetové, kanálové, parapetní i nástěnné vnitřní jednotky a díky chytré vzdálené diagnostice zkracuje servisní zásahy bez narušení chodu nemocnice.

Školy a univerzity

Třídy se naplňují podle rozvrhu, tělocvična žije kvůli kroužkům i odpoledne a učebny pro informatiku produkují velké teplo. Zónově řízené VRF topí nebo chladí jen v těch místnostech, které jsou právě využívané, čímž výrazně snižuje neefektivní provozní hodiny a šetří často omezené rozpočty školských zařízení.

Proč si vybrat právě AUX ARV (VRF)?

AUX ARV spojuje spolehlivost prémiových značek, ovšem za citelně nižší náklady. K tomu si připočtěte dostupnou lokální logistiku (ze skladů Klima pro Tebe v Galantě nebo Piešťanech), podporu v našem jazyce a software, který zrychlí návrh z dnů na hodiny.

Malé názorné srovnání:

KPT.CZ TIP: Výběr konkrétního systému ARV (ARV Individual, ARV Mini apod.) závisí vždy na individuálních požadavcích a nárocích konkrétní budovy. Pro porovnání doporučujeme detailnější produktový list s konkrétními údaji. Nebo nás přímo kontaktujte, rádi vám pomůžeme s výběrem, konfigurací a odpovědí na všechny případné dotazy.

Nejčastější dotazy o VRF klimatizačních systémech

1. Jaký je rozdíl mezi VRF, VRV a ARV? VRF (Variable Refrigerant Flow) označuje technologii klimatizace s proměnným průtokem chladiva. VRV je pouze obchodní název značky Daikin pro identický systém. ARV je zase označení systému VRF od značky AUX se stejným principem systému.

2. Jaká je maximální délka potrubí a převýšení systému AUX ARV? Systémy AUX ARV umožňují maximální délku potrubí až 1000 m s převýšením mezi venkovní a nejnižší vnitřní jednotkou do 110 m. Potrubí je z mědi se snadnou montáží a flexibilním trasováním.

3. Mohu připojit více vnitřních jednotek, než je výkon venkovní jednotky? Ano, u AUX ARV je možné připojení vnitřních jednotek s celkovým výkonem až o 30 % vyšším, než je výkon venkovní jednotky. To umožňuje efektivně využít simultánnost provozu v různých zónách.

4. Kolik a jaké typy vnitřních jednotek mohu použít v jednom systému AUX ARV? K systému AUX ARV lze připojit až 150 vnitřních jednotek různých typů (kazetové, kanálové, parapetní, nástěnné apod.). Různé typy můžete kombinovat podle potřeb místností.

5. Jak je řešeno ovládání jednotlivých zón ve VRF systémech? Každá vnitřní jednotka má vlastní ovládání a termostat s regulací. Navíc je možné centrální ovládání přes BMS (BACnet/Modbus), které umožňuje spravovat stovky jednotek z jednoho místa a nastavit individuální časové harmonogramy provozu.

6. Jaké jsou servisní nároky VRF (ARV) systémů? VRF vyžaduje pravidelnou základní údržbu – čištění filtrů a kontrolu chladicího okruhu. AUX ARV má inteligentní diagnostiku, která v případě poruchy ihned identifikuje problém, což výrazně zkracuje dobu servisních zásahů.

7. Jaká je spolehlivost ARV systémů a jak je zajištěna? ARV systémy AUX jsou navrženy pro nepřetržitý provoz s vysokou spolehlivostí. AUX ARV má integrované ochrany proti extrémním tlakům, teplotám či výpadkům chladiva. EVI inteligentní odmrazování zajišťuje stabilní výkon i při extrémních podmínkách (do –30 °C).

Zaujal vás VRF/VRV/ARV systém a rádi byste toto řešení nabídli konkrétnímu zákazníkovi? Kontaktujte nás, v KPT.CZ vám rádi pomůžeme navrhnout, dodat i spustit kompletní systém ARV na míru, případně vám jej rádi odprezentujeme na našich realizacích.
