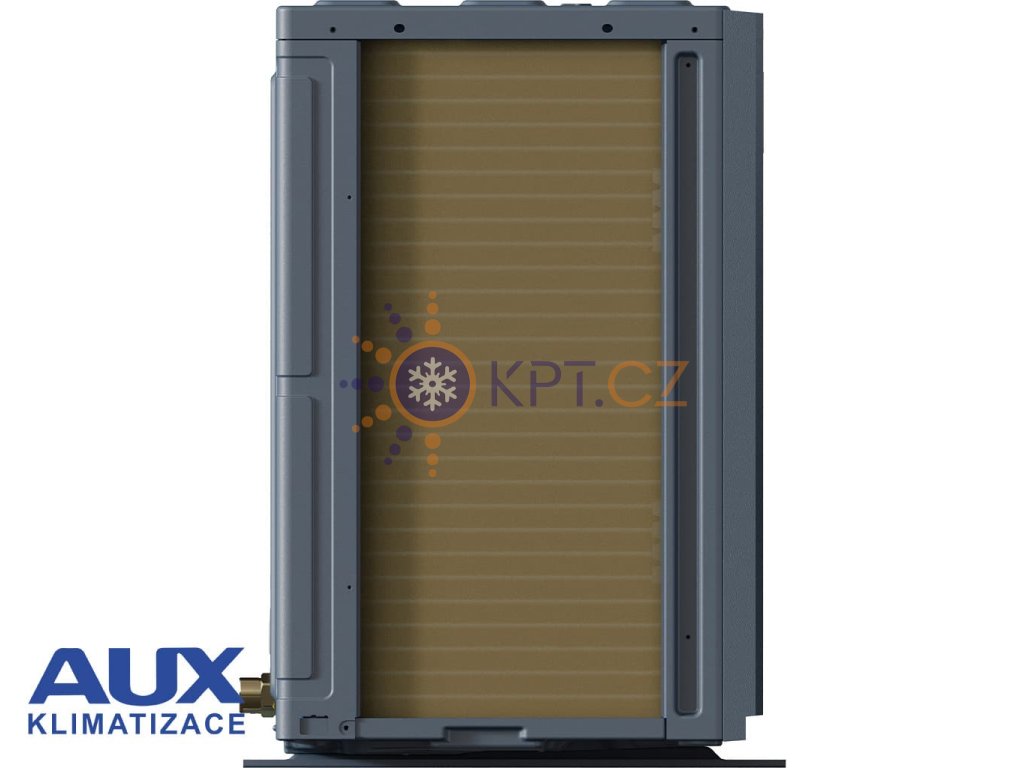

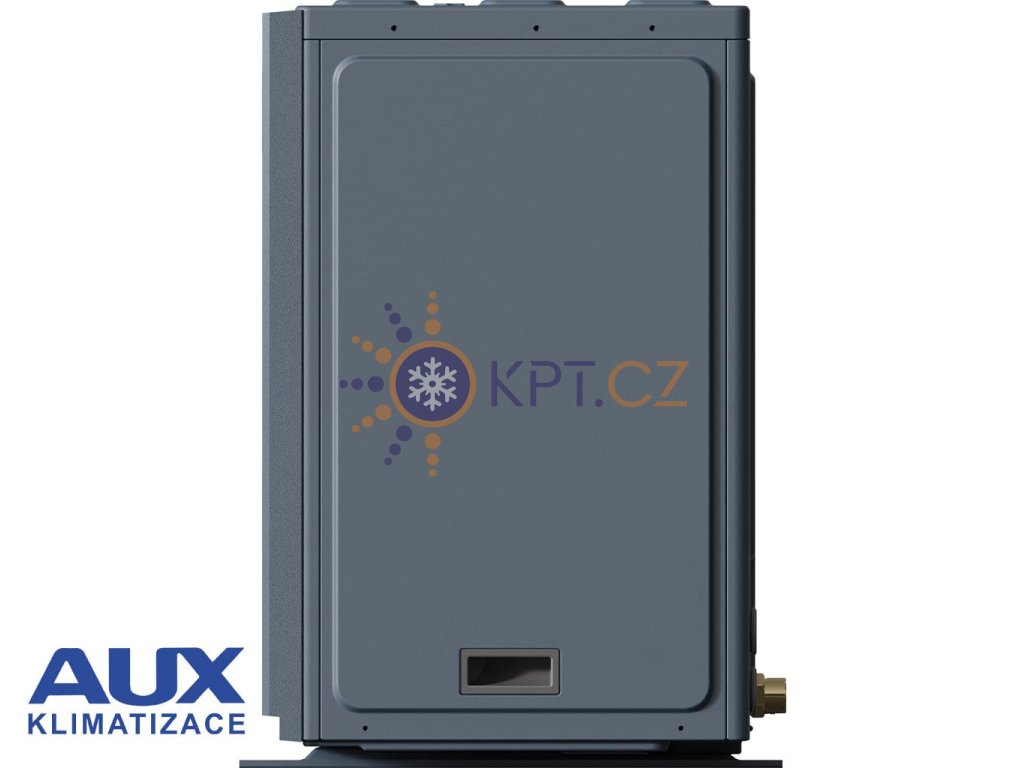

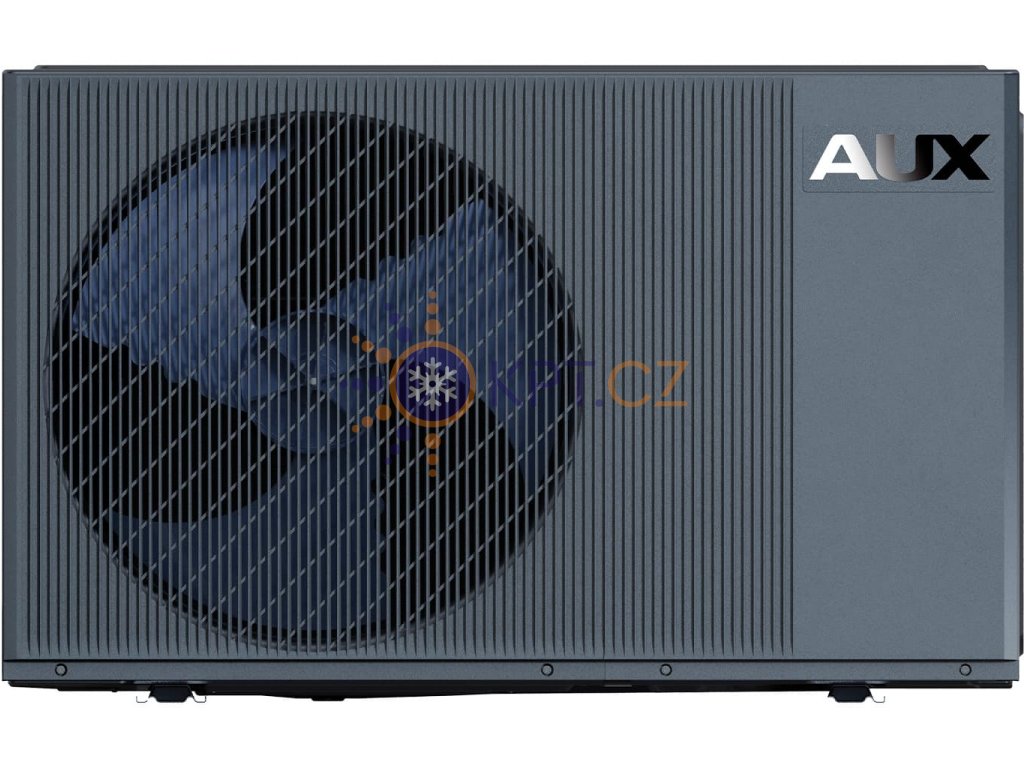

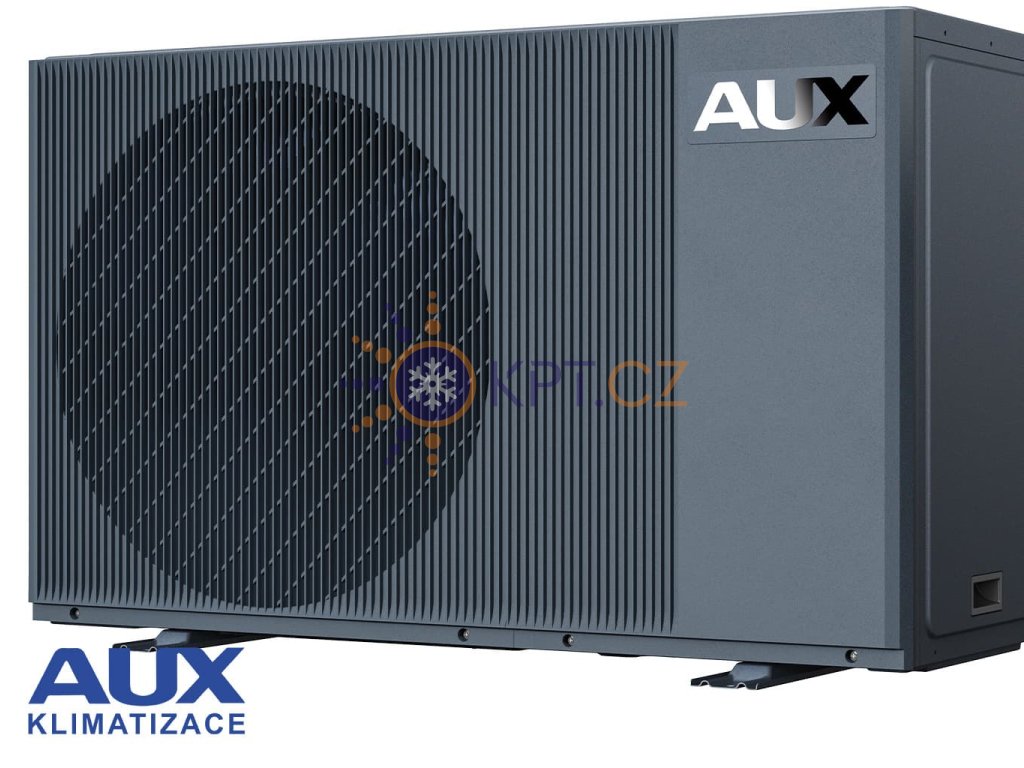

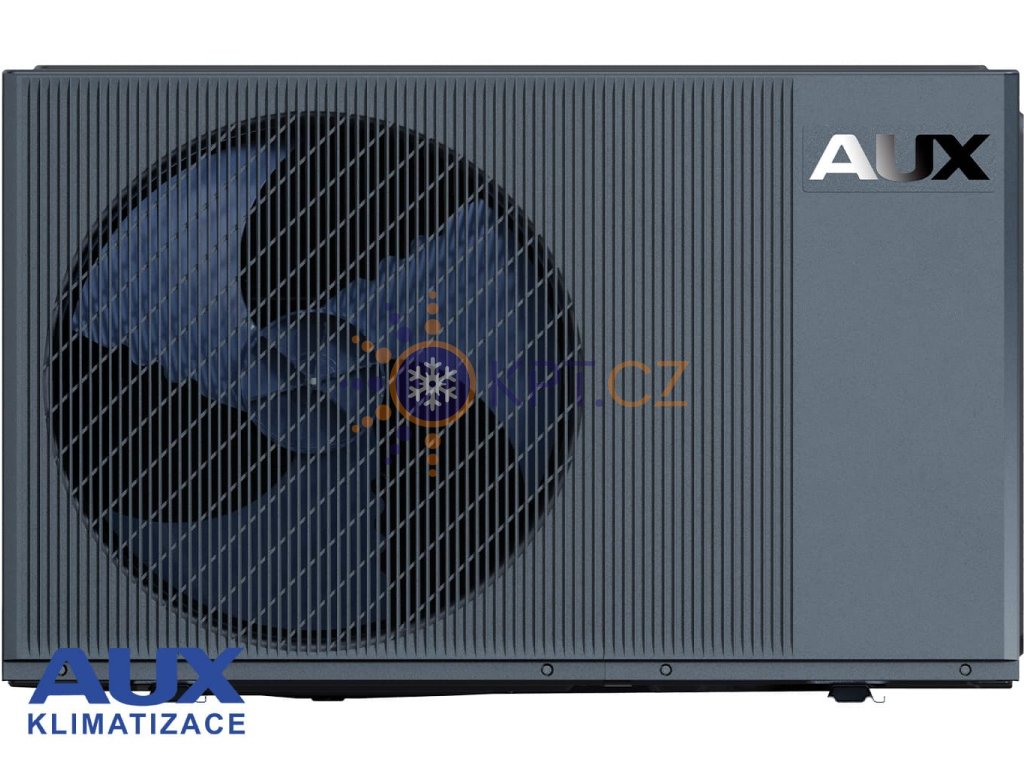

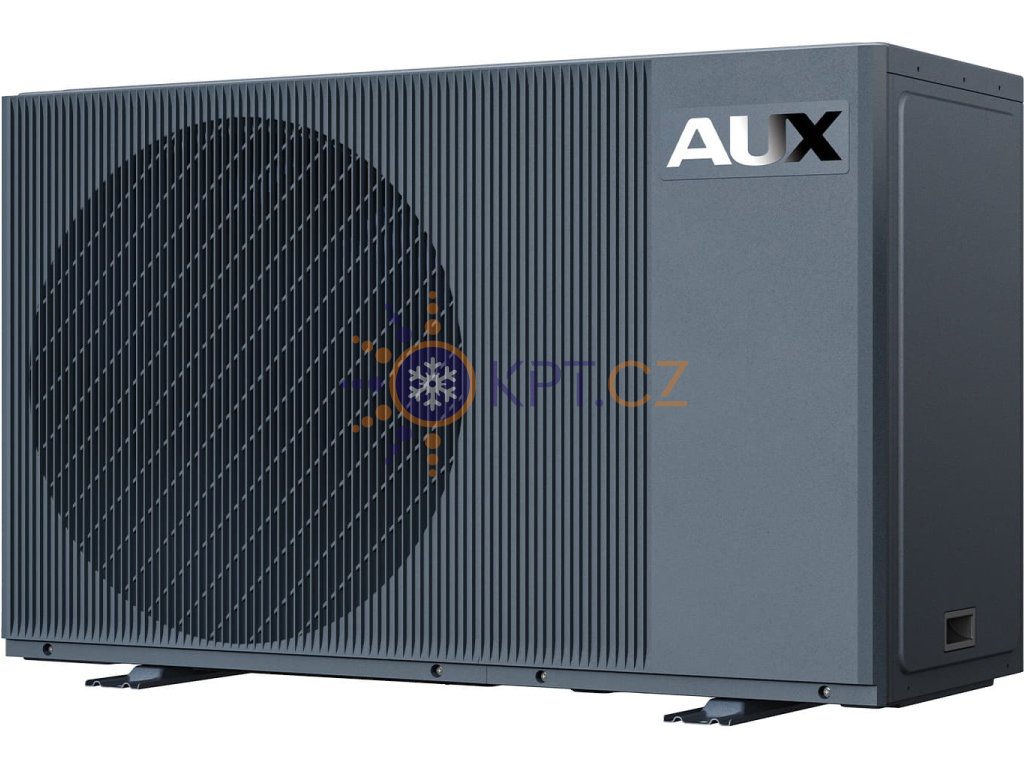

Tepelné čerpadlo AUX AI-Therma 12 kW 3F MONOBLOK R-290 EH
Kód: 020211
Související produkty
Detailní popis produktu
Pro koho je tepelné čerpadlo AUX AI-Therma 12 kW vhodné
Tepelné čerpadlo AUX AI-Therma 12 kW je určeno pro rodinné domy, novostavby a vhodně modernizované objekty, jejichž vypočtená tepelná ztráta odpovídá výkonovým možnostem jednotky. Nejvyšší účinnosti dosahuje s podlahovým vytápěním, fancoily nebo nízkoteplotními radiátory.
Výstupní teplota topné vody až 80 °C rozšiřuje možnosti použití také při rekonstrukcích starších topných soustav. Provoz při vysokých teplotách vody však snižuje účinnost, proto musí vhodnost pro konkrétní radiátory potvrdit odborný návrh.
Třífázové napájení 380–415 V pomáhá rovnoměrně rozložit elektrické zatížení. Výkon čerpadla vždy vybírejte podle výpočtu tepelné ztráty, klimatické oblasti, požadované teploty vody a způsobu přípravy TUV – nikoliv pouze podle podlahové plochy domu.
Klíčové výhody
- ✅ Topný výkon 12 kW a COP 4,9 při podmínkách A7/W35.
- ⚡ Energetická třída A+++ při výstupní teplotě vody 35 °C i 55 °C.
- ♻️ Přírodní chladivo R290.
- ❄️ Jeden systém pro vytápění, aktivní chlazení a přípravu teplé vody.
- 🔧 Monobloková konstrukce s uzavřeným chladivovým okruhem ve venkovní jednotce.
- ⚡ Integrovaný záložní elektrický ohřívač o výkonu 9 kW.
- ✅ Nastavitelná teplota topné vody v rozsahu 25–80 °C.
- ✅ Provoz vytápění při venkovní teplotě až −25 °C.

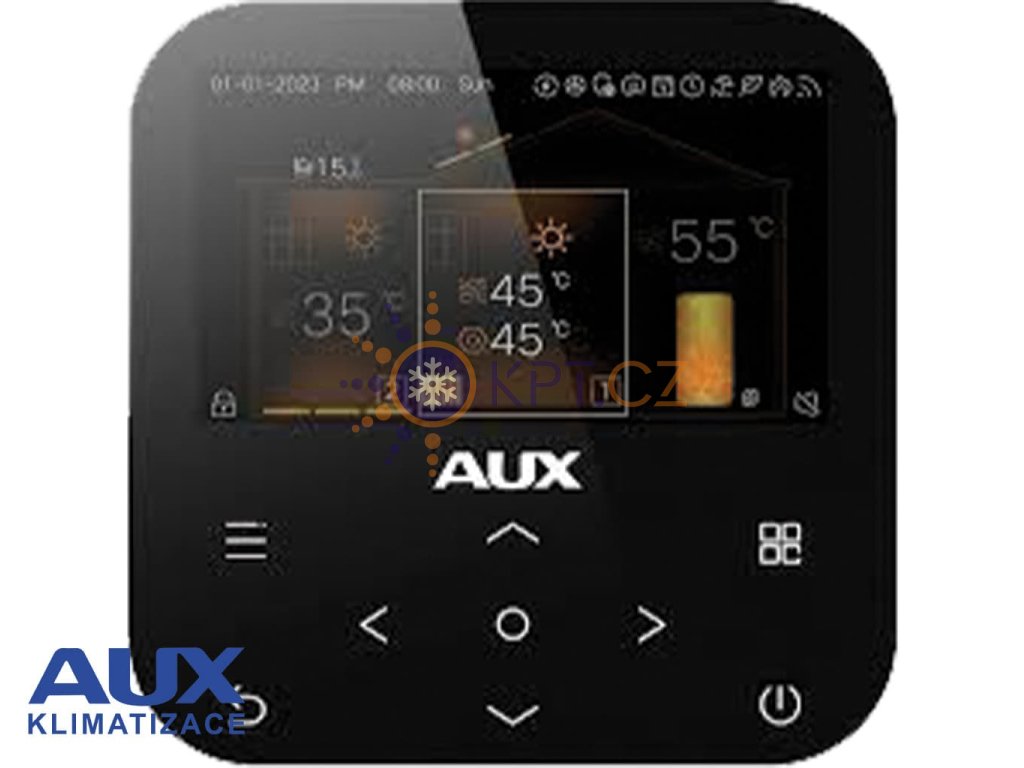

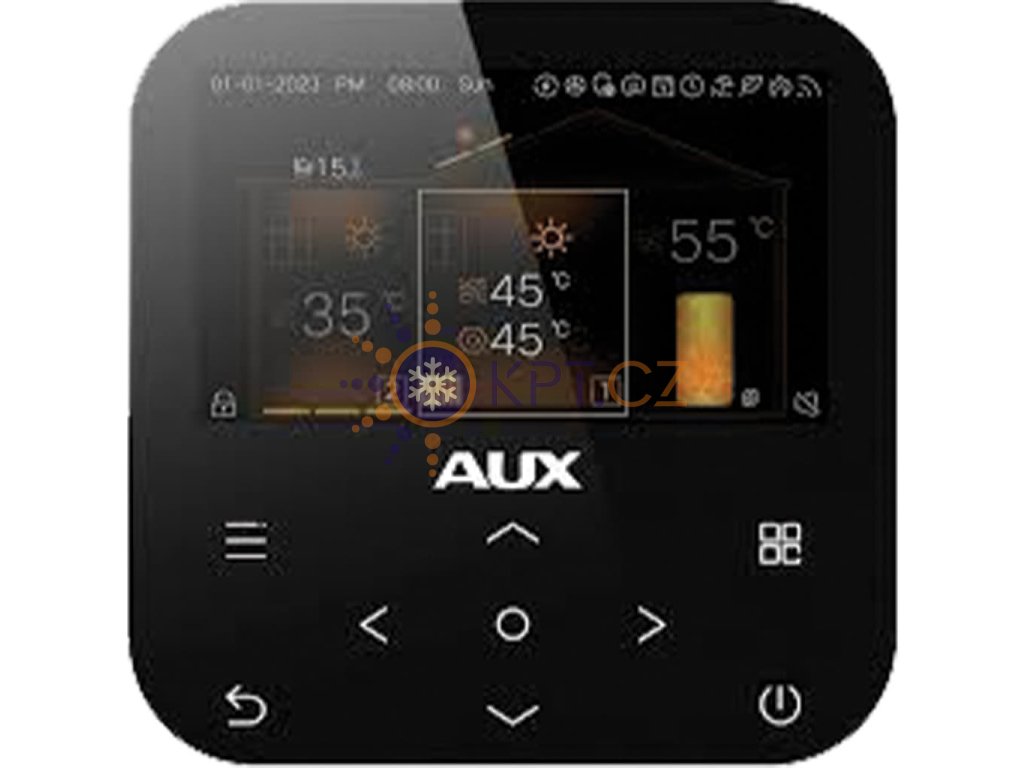

- ✅ Integrované Wi-Fi, rozhraní Modbus a barevný kabelový ovladač.
- 🔧 Možnost kaskádového propojení až 8 jednotek.
Zde si stáhněte technický list.
Technické parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Produktová řada | AUX AI-Therma R290 | Monoblok vzduch–voda |
| Model | ACHP-H12/5R2HA-M | Třífázová varianta 12 kW |
| Napájení | 380–415 V / 3F / 50 Hz | Třífázové připojení |
| Topný výkon při A7/W35 | 12 kW | Venkovní vzduch 7 °C, výstupní voda 35 °C |
| Elektrický příkon při A7/W35 | 2,45 kW | Jmenovitá zkušební podmínka |
| COP při A7/W35 | 4,9 | Poměr dodaného tepla a elektrického příkonu |
| Topný výkon při A7/W55 | 12 kW | Výstupní voda 55 °C |
| Elektrický příkon při A7/W55 | 3,69 kW | Jmenovitá zkušební podmínka |
| COP při A7/W55 | 3,25 | Účinnost klesá s rostoucí teplotou vody |
| Chladicí výkon při A35/W18 | 12 kW | Aktivní chlazení |
| Elektrický příkon při A35/W18 | 2,67 kW | Jmenovitá zkušební podmínka |
| EER při A35/W18 | 4,5 | Poměr chladicího výkonu a příkonu |
| Chladicí výkon při A35/W7 | 11,5 kW | Výstupní voda 7 °C |
| Elektrický příkon při A35/W7 | 3,8 kW | Jmenovitá zkušební podmínka |
| EER při A35/W7 | 3,05 | Aktivní chlazení |
| Energetická třída při 35 °C | A+++ | Pro nízkoteplotní vytápění |
| Energetická třída při 55 °C | A+++ | Podle údajů výrobce |
| SCOP při 35 °C | 4,73 | Průměrné klimatické podmínky |
| SCOP při 55 °C | 3,83 | Průměrné klimatické podmínky |
| Chladivo | R290 | Přírodní chladivo – propan |
| Rozsah venkovních teplot – vytápění | −25 až 35 °C | Provozní rozsah výrobce |
| Rozsah venkovních teplot – chlazení | −5 až 43 °C | Provozní rozsah výrobce |
| Rozsah venkovních teplot – TUV | −25 až 43 °C | Se správně navrženým zásobníkem |
| Teplota vody pro vytápění | 25–80 °C | Nastavitelný rozsah |
| Teplota vody pro chlazení | 5–25 °C | Nutná ochrana proti kondenzaci |
| Teplota teplé vody | 30–75 °C | Nastavitelný rozsah TUV |
| Hladina akustického tlaku | 45 dB(A) | Za podmínek stanovených výrobcem |
| Hladina akustického výkonu | 57 dB | Údaj pro venkovní jednotku |
| Rozměry jednotky | 1 280 × 450 × 1 040 mm | Š × H × V |
| Rozměry balení | 1 355 × 545 × 1 210 mm | Š × H × V |
| Čistá / hrubá hmotnost | 140 / 154 kg | Jednotka / jednotka v balení |
| Připojení vody | G1″ BSP | Hydraulické připojení, adaptér DN25 |
| Minimální průtok vody | 0,6 m³/h | Požadovaný minimální průtok |
| Maximální průtok čerpadla | 4,5 m³/h | Maximální hodnota |
| Dopravní výška čerpadla | 9 m | Podle údajů výrobce |
| Expanzní nádoba | 5 l | Integrovaná |
| Nastavení pojistného ventilu | 0,3 MPa | Hydraulický okruh |
| Elektrický dohřev | 9 kW | Integrovaný záložní elektrický ohřívač |
Jak tepelné čerpadlo AUX AI-Therma 12 kW funguje
Tepelné čerpadlo odebírá energii z venkovního vzduchu a prostřednictvím chladivového okruhu ji předává topné vodě. Ta následně zásobuje podlahové vytápění, radiátory, fancoily nebo externí zásobník teplé vody.
V monoblokovém provedení je kompletní chladivový okruh uzavřen ve venkovní jednotce. Mezi jednotkou a domem proto vede hydraulické potrubí s vodou nebo vhodnou nemrznoucí směsí.
Invertorová regulace přizpůsobuje výkon aktuální potřebě objektu. Omezuje zbytečné spínání, pomáhá udržovat stabilní vnitřní teplotu a zvyšuje účinnost provozu.
V letním období lze zařízení využít také pro aktivní chlazení. Otopná soustava, regulace a izolace potrubí musí být navrženy tak, aby nedocházelo ke kondenzaci vlhkosti.
Montáž, servis a bezpečnost
Instalace vyžaduje správný návrh hydraulického zapojení, elektroinstalace, jištění, průtoku vody a ochrany proti zamrznutí. Důležité je také vhodné umístění venkovní jednotky, bezpečný odvod kondenzátu a dodržení předepsaných odstupů.
Montáž a plnění provádí certifikovaný technik. R290 je hořlavé chladivo, proto musí být dodrženy instalační pokyny výrobce, bezpečnostní zóny a platné předpisy. Do uzavřeného chladivového okruhu nesmí zasahovat uživatel.
Doporučujeme pravidelně kontrolovat čistotu venkovního výměníku, průchodnost odvodu kondenzátu, tlak a průtok hydraulické soustavy i stav filtrů. Odbornou servisní prohlídku je vhodné provést minimálně jednou ročně.
Srovnání výkonových variant AUX AI-Therma R290
| Varianta | Napájení | Topný výkon A7/W35 | SCOP při 35 °C | Doporučení |
|---|---|---|---|---|
| AUX AI-Therma 10 kW | 3F / 380–415 V | 10 kW | 5,15 | Pro objekty s nižší tepelnou ztrátou |
| AUX AI-Therma 12 kW | 3F / 380–415 V | 12 kW | 4,73 | ✅ Doporučeno pro odpovídající tepelnou ztrátu potvrzenou výpočtem |
| AUX AI-Therma 14 kW | 3F / 380–415 V | 14 kW | 4,73 | Pro objekty s vyšší tepelnou ztrátou |
Výkon nevybírejte pouze podle plochy domu. Rozhodující je tepelná ztráta objektu, požadovaná teplota topné vody, klimatická oblast a způsob přípravy teplé vody.
FAQ Otázky a odpovědi
Je AUX AI-Therma 12 kW vhodné pro rodinný dům?
Ano, pokud vypočtená tepelná ztráta domu odpovídá výkonovým možnostem jednotky. Vhodnost musí potvrdit odborný výpočet a návrh topné soustavy.
Jaké elektrické připojení čerpadlo potřebuje?
Model ACHP-H12/5R2HA-M vyžaduje třífázové napájení 380–415 V / 50 Hz. Potřebné jištění a průřez kabelů musí určit kvalifikovaný elektrikář.
Je součástí elektrický dohřev?
Ano. Třífázová varianta AUX AI-Therma 12 kW má podle oficiálního katalogu integrovaný záložní elektrický ohřívač o výkonu 9 kW.
Jakou maximální teplotu topné vody dokáže připravit?
Teplotu vody pro vytápění lze nastavit v rozsahu 25–80 °C. Vyšší teplota topné vody však zpravidla znamená nižší účinnost a vyšší spotřebu elektřiny.
Dokáže tepelné čerpadlo ohřívat užitkovou vodu?
Ano. Po připojení vhodného externího zásobníku může systém zajišťovat přípravu teplé užitkové vody v nastavitelném rozsahu 30–75 °C.
Umí AUX AI-Therma také chladit?
Ano, zařízení podporuje aktivní chlazení. Otopná soustava, izolace potrubí a regulace musí být navrženy tak, aby nedocházelo ke kondenzaci vlhkosti.
Co znamená monoblokové provedení s chladivem R290?
Celý chladivový okruh s chladivem R290 je z výroby uzavřen ve venkovní jednotce. S topnou soustavou domu se čerpadlo propojuje hydraulickým potrubím.
Jak často je potřeba tepelné čerpadlo servisovat?
Doporučujeme průběžnou uživatelskou kontrolu jednotky a odbornou servisní prohlídku alespoň jednou ročně.
Doplňky a příslušenství
- Zásobník teplé vody určený pro tepelné čerpadlo
- Akumulační nádrž podle návrhu hydraulické soustavy
- Magnetický filtr a odlučovač nečistot
- Hydraulické armatury, pojistné prvky a izolované potrubí
- Antivibrační podstavce pod venkovní jednotku
- Zónová regulace, pokojové termostaty a teplotní čidla
- Vhodná nemrznoucí směs nebo záložní ochrana proti zamrznutí
✅ Odborné poradenství · 🚚 Rychlé dodání · 🛠️ Montáž a servis · 🧊 Ověřené značky
Objednejte ještě dnes ❄️ nebo nás kontaktujte pro kontrolu výkonu a návrh kompletního systému.

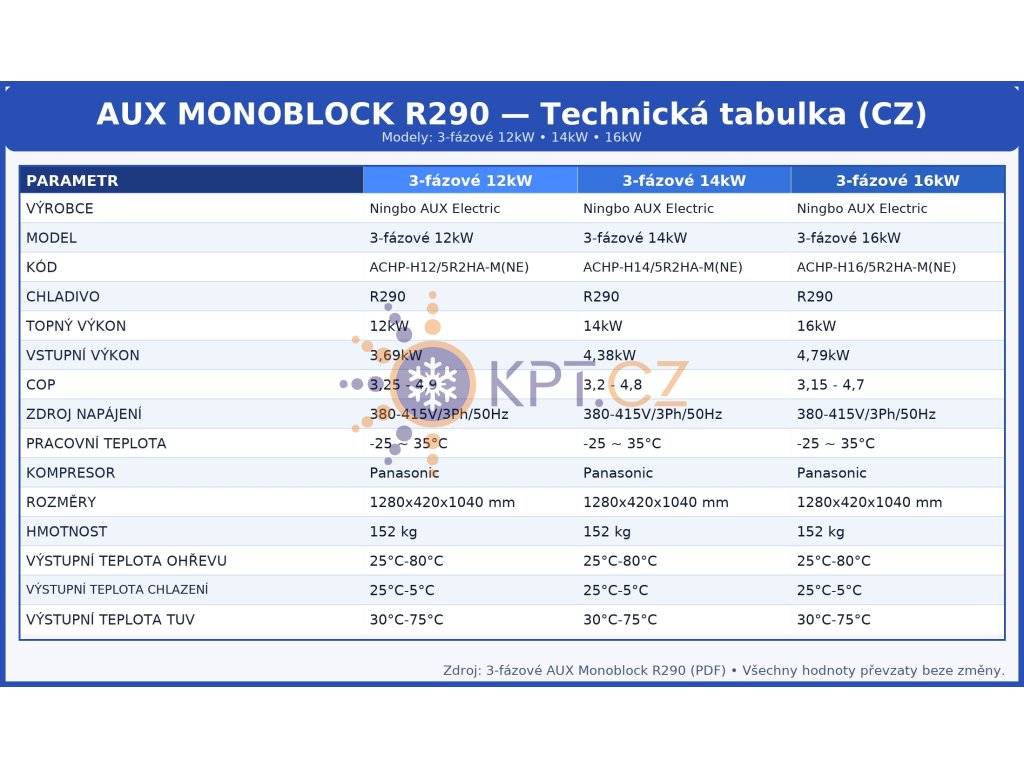

Doplňkové parametry
| Kategorie: | Tepelná čerpadla AUX |
|---|---|
| Záruka: | 2 roky |
| ? Chladivo: | R 290 |
| ? Počet fází: | 3F |
| ? SPLIT / MONOBLOK: | Monoblok |
| Chladivo: | R 290 - propan |
| Vytápěcí výkon: | 12 kW |
| Vstupní výkon: | 3,69 kW |
| COP: | 3,25 - 4,9 |
| Zdroj napájení: | 380-415V/3Ph/50Hz |
| Pracovní teplota: | - 25°C až + 35°C |
| Kompresor: | Panasonic |
| Rozměr: | 1 280 × 450 × 1 040 mm |
| Hmotnost: | 152 kg |
| Výstupní teplota ohřevu: | 25°C - 80°C |
| Výstupní teplota chlazení: | 25°C - 5°C |
| Výstupní teplota TUV: | 30°C - 75°C |
-
