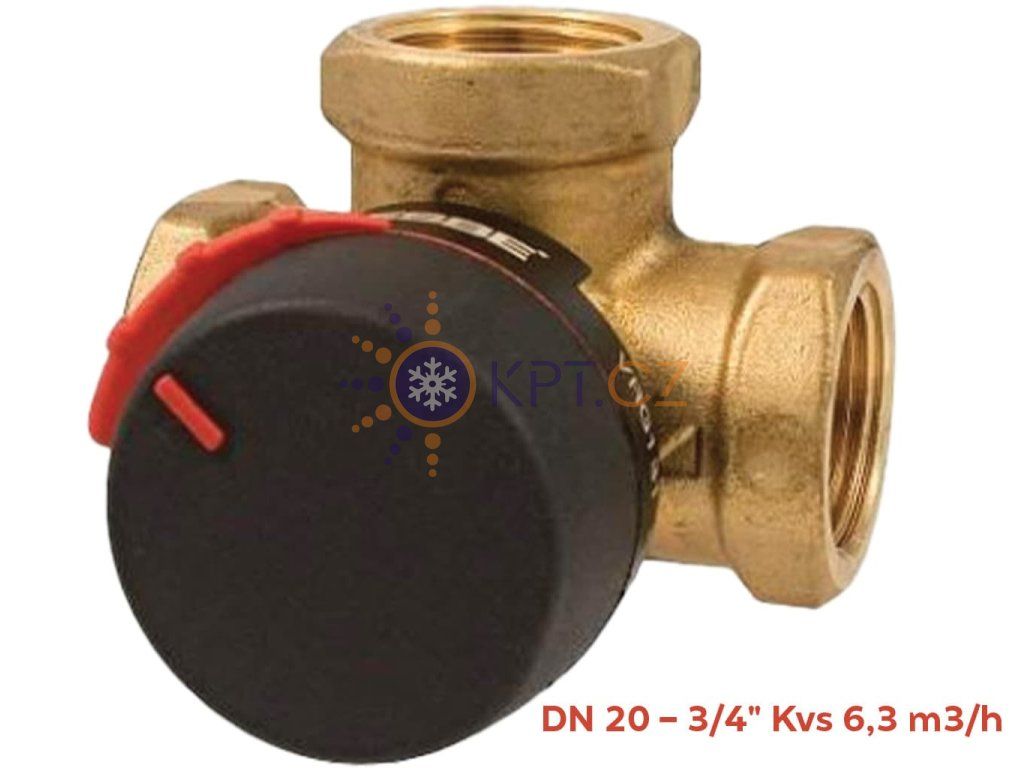

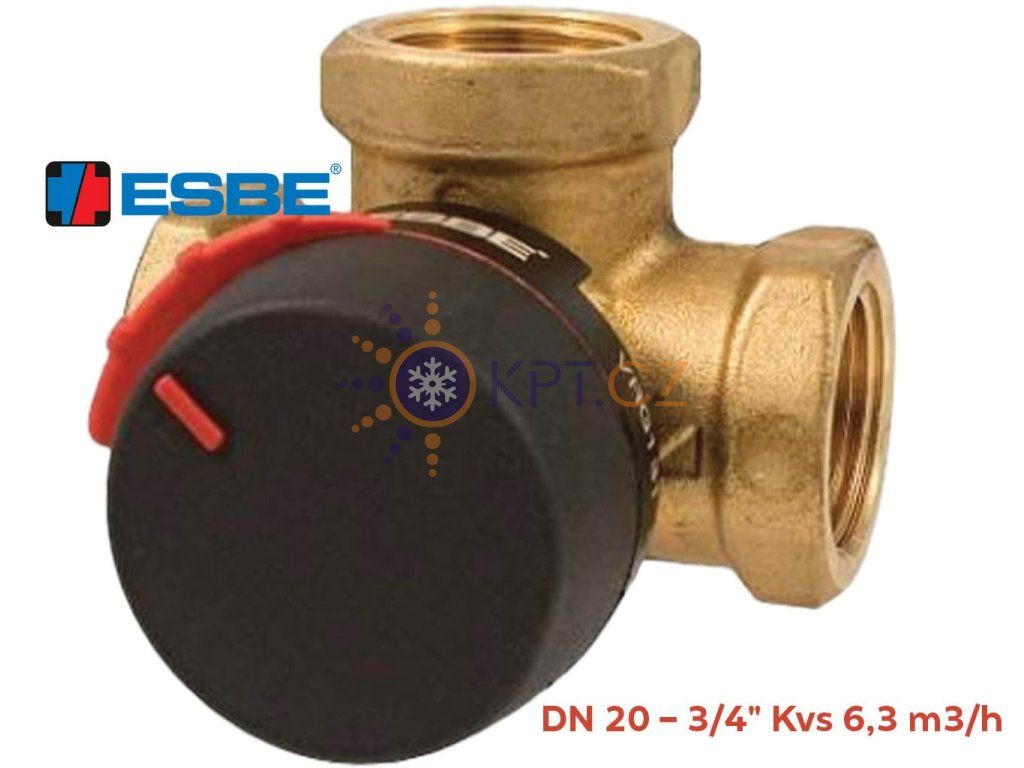

Třícestný směšovací ventil ESBE VRG 131 DN 20 - 3/4" Kvs 6,3 m3/h

Detailní popis produktu

Pro koho je to vhodné

ESBE VRG131 DN20 3/4” Kvs 6,3 je vhodný pro instalatéry, topenáře, montážní firmy HVAC i servisní techniky, kteří řeší regulaci teploty vody v topných nebo chladicích okruzích. Používá se tam, kde je potřeba směšovat teplou a chladnější vodu nebo rozdělovat průtok mezi dvě větve systému.

Typické použití najde v systémech podlahového vytápění, radiátorových okruzích, kotelnách, technických místnostech, u akumulačních nádrží nebo tam, kde pracuje tepelné čerpadlo vzduch voda. Díky kompaktním rozměrům se hodí i do menších rozvaděčů a stísněných technických prostor.

Klíčové výhody

• ✅ Přesná regulace průtoku – ventil je určený pro směšovací i rozdělovací provoz.
• 🔧 Kompaktní provedení DN20 – vhodné pro běžné topné větve s připojením Rp 3/4”.
• ⚡ Kvs 6,3 m³/h – dobrá průtočnost pro správně dimenzované topné a chladicí okruhy.
• ♻️ Mosaz DZR – tělo ventilu je z mosazi odolné proti odzinkování.
• ❄️ Pro topení i chlazení – využití v systémech s topnou vodou i v chladicích aplikacích.
• 🛠️ Kompatibilita s pohony ESBE – vhodné pro ruční ovládání i automatizovanou regulaci s odpovídajícím servopohonem.

Jak to funguje

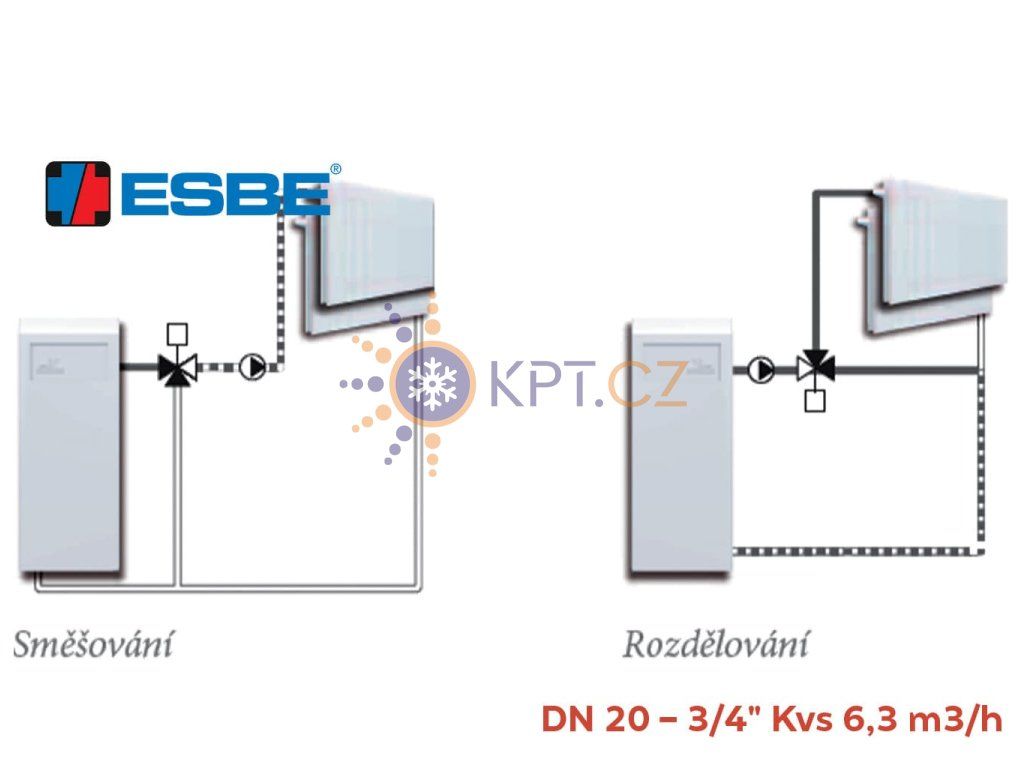

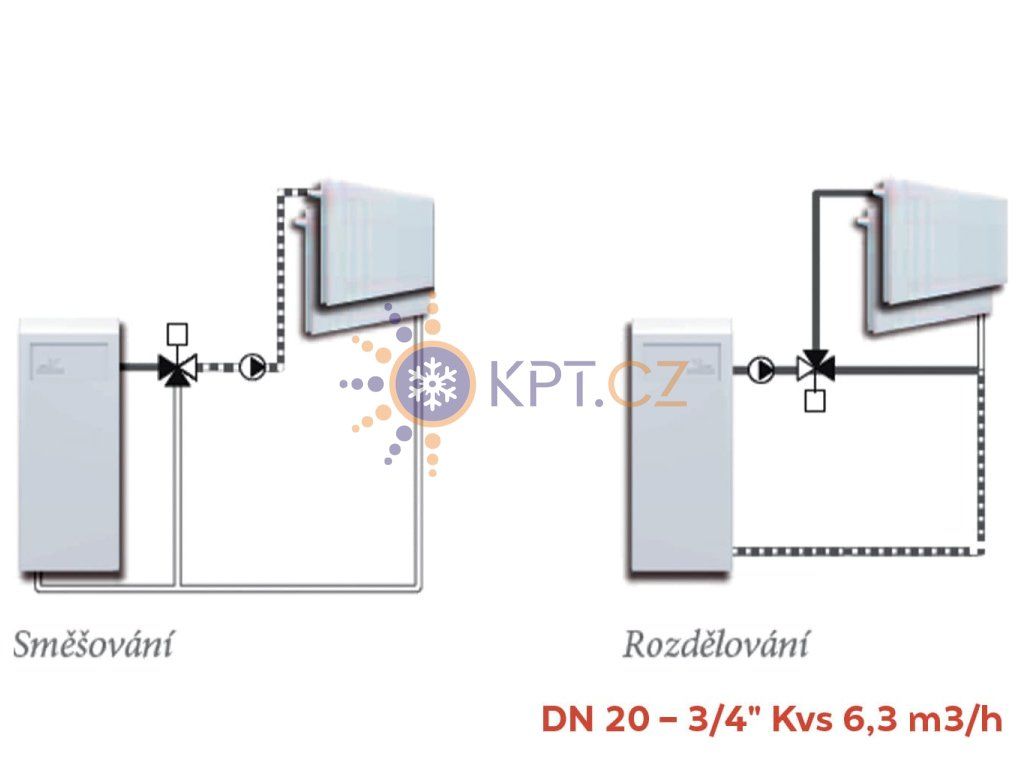

Trojcestný směšovací ventil pracuje s třemi hrdly, mezi kterými se podle polohy vnitřního elementu mění poměr průtoku. V režimu směšování se dvě větve vody spojují do jednoho výstupu – například teplejší voda ze zdroje a chladnější vratná voda z okruhu. Díky tomu lze nastavit vhodnou teplotu vody pro podlahové vytápění, radiátory nebo okruh napojený na tepelné čerpadlo.

V rozdělovacím režimu ventil naopak rozděluje průtok do dvou větví. Ruční ovládací knoflík umožňuje základní nastavení polohy, pro automatickou regulaci je možné ventil kombinovat s kompatibilním pohonem ESBE. Správné dimenzování podle Kvs, diferenčního tlaku a průtoku je důležité pro tichý chod a stabilní regulaci systému.

Montáž, servis a bezpečnost

Ventil montujte podle směru proudění a instalačního schématu daného projektu. Před instalací ověřte kompatibilitu závitu Rp 3/4”, požadovaný průtok, hodnotu Kvs 6,3 m³/h, pracovní tlak a teplotu média v systému.

Před uvedením do provozu doporučujeme proplach topného okruhu, kontrolu těsnosti spojů a kontrolu správné polohy ventilu. U topných a chladicích systémů je vhodné pravidelně kontrolovat kvalitu vody, zanesení filtrů, funkci oběhového čerpadla a stav izolace potrubí.

Nejde o komponent určený pro přímý zásah do chladivového okruhu. Pokud je ventil součástí technologie, kde je také klimatizace, tepelné čerpadlo nebo chladivový okruh s R32, montáž a plnění provádí certifikovaný technik.

FAQ - Otázky a odpovědi

Je ESBE VRG131 DN20 vhodný pro tepelné čerpadlo?

Ano, může být použitý v hydronické části systému, například u okruhů vytápění, akumulační nádrže nebo směšované topné vody. Vždy je nutné ověřit průtok, Kvs, diferenční tlak a projektové zapojení.

Jaký závit má tento ventil?

Tento model má vnitřní závit Rp 3/4”.

Co znamená Kvs 6,3 m³/h?

Kvs vyjadřuje průtočnost ventilu. Hodnota 6,3 m³/h znamená, že ventil je určený pro instalace, kde projekt počítá s touto průtokovou charakteristikou.

Lze ventil používat i pro chlazení?

Ano, řada ESBE VRG130 je určena pro topné i chladicí instalace. Je však nutné správně řešit izolaci potrubí, kondenzaci a provozní teploty média.

Je ventil motoricky ovladatelný?

Ano, řada VRG je kompatibilní s vhodnými pohony a regulátory ESBE. Konkrétní servopohon vybírejte podle typu řízení, napětí a požadované doby přeběhu.

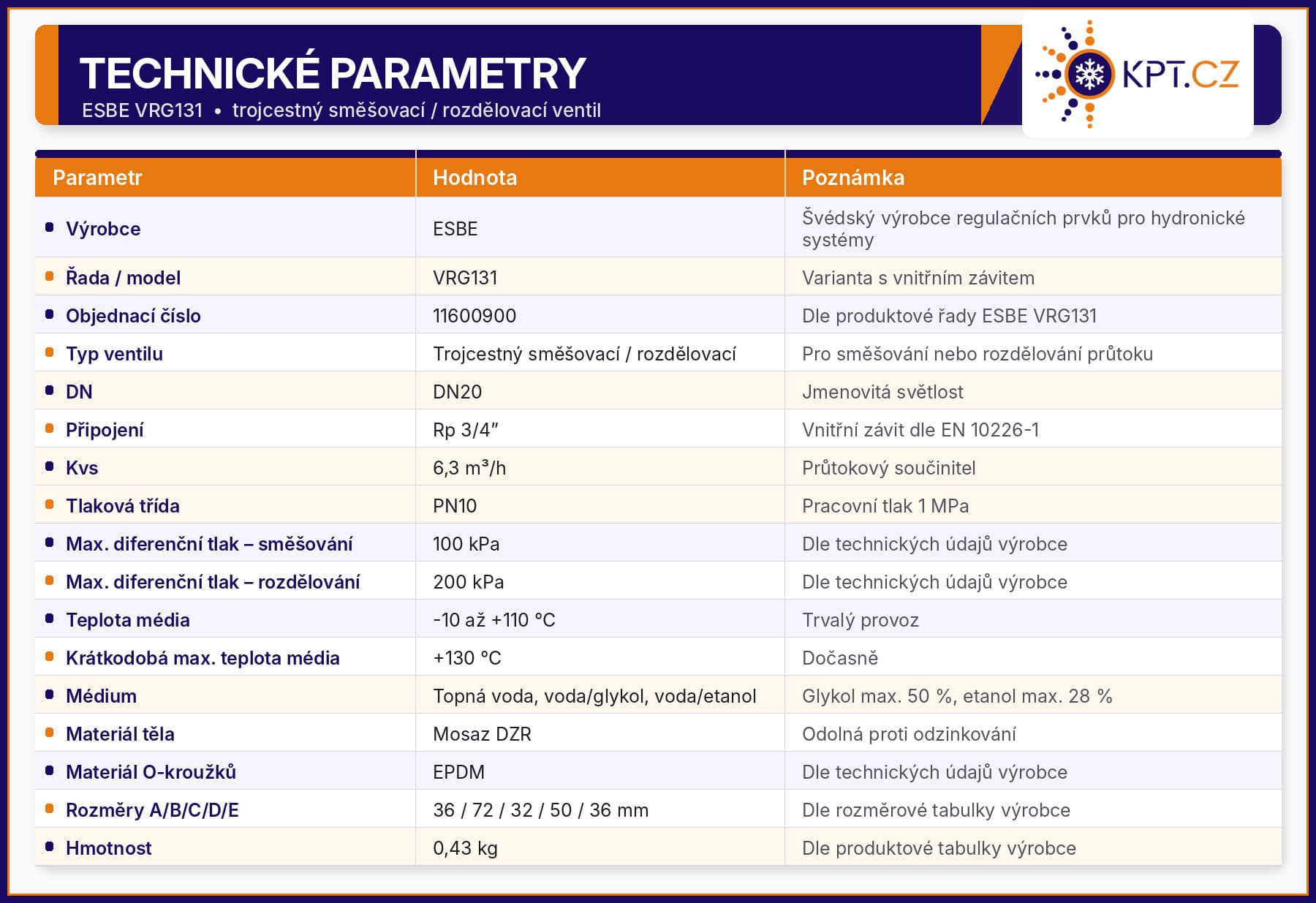

Jaký je rozsah teplot média?

Výrobce uvádí trvalou teplotu média od -10 do +110 °C a krátkodobě až +130 °C.

Je ventil vhodný pro glykol?

Ano, výrobce uvádí možnost použití směsi voda/glykol do 50 %. Vždy ověřte kompatibilitu s konkrétní provozní kapalinou a podmínkami systému.

Jak často ventil kontrolovat?

Doporučuje se kontrola při pravidelném servisu topné nebo chladicí soustavy – zejména těsnost spojů, funkce ovládání, čistota filtru a kvalita topné vody.

Doplňky a příslušenství

• Servopohony ESBE pro automatickou regulaci
• Izolace potrubí pro omezení tepelných ztrát a kondenzace
• Filtry a uzavírací armatury pro ochranu okruhu
• Montážní materiál, těsnění a závitové spojky
• Nářadí pro montáž topných a chladicích systémů
• Regulátory pro topné okruhy, podlahové vytápění a tepelné čerpadlo
